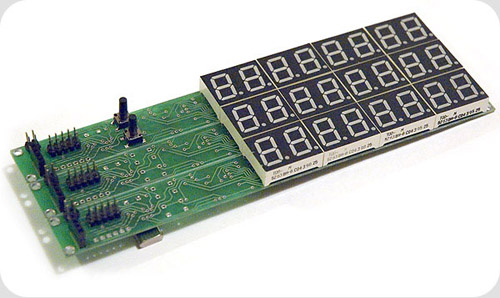

Moduł licznika położenia 3LP2.
Przeznaczenie:
Trzyosiowy licznik rewersyjny 3LP 2 przeznaczony jest do zliczania impulsów w układach sterowania automatycznego. Szczególnie polecany jest do wskazywania bieżącego położenia narzędzia w układach sterowania CNC. Jako impulsy wejściowe mogą zostać użyte sygnały wejściowe typowego sterownika osi pracującego w schemacie TAKT/KIERUNEK. Możliwe jest również podłączenie typowego dwufazowego przetwornika inkrementalnego jako źródła impulsów położenia.
Dane techniczne:
- Zastosowany mikrokontroler RISC.
- Pojemność licznika -9999.99 do 9999.99 jednostek.
- Częstotliwość zliczania do 100 kHz.
- Częstotliwość odświeżania licznika 400Hz.
- Dwa logiczne liczniki A - układ maszyny, B - układ programu.
- Wyświetlacz LED ośmiopozycyjny 14,2 mm multipleksowany czerwony.
- Dwa tryby pracy: ,,TAKT/KIERUNEK'', ,,KWADRATURY''.
- Możliwość odwrócenia kierunku zliczania.
- Skalowanie odczytu do jednostek fizycznych.
- Możliwość ustawiania konfiguracji zworami.
- Możliwość ustawiania konfiguracji i skali przez port szeregowy z komputera PC.
- Możliwość zerowania licznika B przyciskiem, oraz sygnałem wejściowym.
- Sygnały wejściowe w logice TTL.
- Możliwość resetowania mikrokontrolera sygnałem wejściowym.
- Konstrukcja umożliwiająca grupowanie liczników.
- Zasilanie 4.8 do 5.5 V pobór prądu do 500mA.
- Wymiary: 186x24x24
