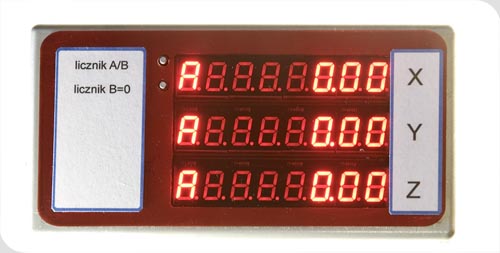

Trzyosiowy licznik położenia CT300
Przeznaczenie
Licznik rewersyjny CT300 przeznaczony jest do zliczania impulsów w układach sterowania automatycznego. Szczególnie polecany jest do wskazywania bieżącego położenia narzędzia w układach sterowania CNC. Jako impulsy wejściowe mogą zostać użyte sygnały wejściowe typowego sterownika osi pracującego w schemacie TAKT/KIERUNEK.
Opis budowy i działania

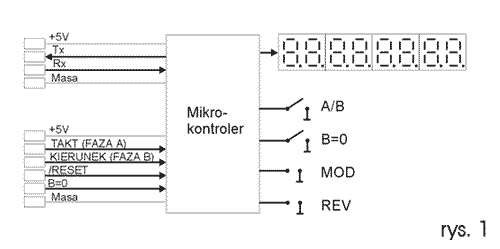

Zasadę działania przedstawia schemat blokowy zamieszczony na rys. 1.
Impulsy wejściowe doprowadzone są do wejść mikrokontrolera RISC. Mikrokontroler zlicza impulsy wejściowe w dwóch niezależnych licznikach logicznych. Wartość wybranego licznika mnożona jest przez skalę i wyświetlana jest na ośmiopozycyjnym wyświetlaczu LED w następującym formacie: znak (minus lub spacja) cztery cyfry całkowite, kropka dziesiętna, dwie cyfry setne. Skale wpisywane są przez producenta.Użytkownik może wybrać przyciskiem .A/B. wartość którego licznika ma być aktualnie wyświetlana. Przycisk .B=0. służy do zerowania licznika B. Licznik A może być wyzerowany tylko poprzez restart mikrokontrolera czyli ponowne włączenie zasilania, lub wymuszenie niskiego poziomu logicznego na wejściu ./RESET.. Licznik A przeznaczony jest do pomiaru położenia absolutnego (Układ Maszyny). Licznik B mierzy położenie względne (Układ Programu). Najbardziej znacząca cyfra wyświetlacza (pierwsza z lewej) informuje który licznik jest aktualnie wyświetlany. Znak zbliżony do .A. (Absolute) oznacza licznik A. Znak zbliżony do .r. (relative) oznacza licznik B.

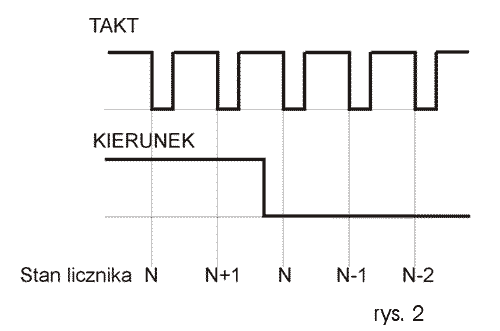

Przy wykorzystaniu impulsów wejściowych sterownika osi TAKT / KIERUNEK licznik zmienia stan przy opadającym zboczu sygnału TAKT, tak jak to pokazano na rys.2 przy normalnym kierunku zliczania.
Dane technicznie:
- Zastosowany mikrokontroler RISC.
- Pojemność licznika -9999.99 do 9999.99 jednostek.
- Częstotliwość zliczania do 100 kHz.
- Częstotliwość odświeżania licznika 400Hz.
- Dwa logiczne liczniki A . układ maszyny, B . układ programu.
- Wyświetlacz LED ośmiopozycyjny 14,2 mm multipleksowany czerwony.
- Dwa tryby pracy: ,,TAKT/KIERUNEK'', ,,KWADRATURY''
- Możliwość odwrócenia kierunku zliczania.
- Skalowanie odczytu do jednostek fizycznych na etapie produkcji.
- Możliwość ustawiania konfiguracji zworami.
- Możliwość zerowania licznika B przyciskiem, oraz sygnałem wejściowym.

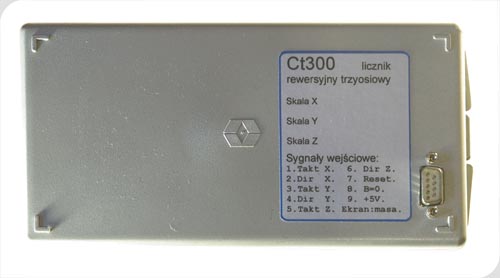

- Sygnały wejściowe w logice TTL.
- Możliwość resetowania mikrokontrolera sygnałem wejściowym.
- Konstrukcja umożliwiająca grupowanie liczników.
- Zasilanie 4.8 do 5.5 V pobór prądu do 500mA.
- Wymiary: 186x105x32.
