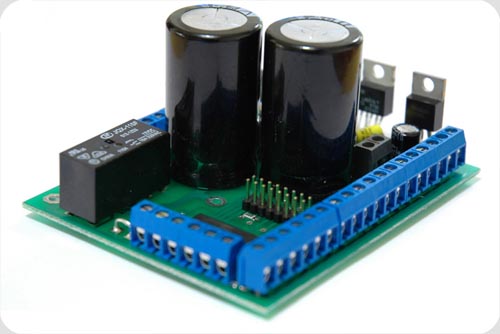

E228a DOCK - moduł peryferyjny sterownika E228a.
Przeznaczenie:
Moduł pełni rolę zasilacza, wejść obiektowych, wyjścia obiektowego dla modułu E228a.
Dane techniczne:
- Układ zasilacza dostarcza napięć stałych 36V do zasilania driverów silników krokowych, 12V do zasilania wentylatora, przekaźnika wrzeciona, 5V do zasilania modułu E228a i optoizolatorów driverów. Napięcia wyprowadzone na listwy zaciskowe. Napięcie wejściowe zasilacza 24V AC. Zabezpieczenie 10A.
- Wyjścia obiektowe typu OPEN DRAIN wyprowadzone na listwę zaciskową. Przystosowane do współpracy z optoizolatorami lub wejściami sprzęganymi galwanicznie.
- Wejścia obiektowe na transoptorach , wyprowadzone na listwę pinową.
- Załączone gniazdo DB9M z taśmą MULTIFLEX do wyprowadzenie wyjść obiektowych.
