Układ sterowania
mikroSTEP 06.
Przeznaczenie:
Sterownik mikroSTEP XYZ06 przeznaczony jest do sterowania ruchem małych urządzeń CNC w których ruch w trzech osiach X Y Z realizowany jest przez silniki krokowe i nie są wymagane duże prędkości . Doskonale nadaje się do amatorskich i półprofesjonalnych konstrukcji plotterów, frezarek, grawerek , wiertarek do płyt drukowanych itp. sterowanych komputerem. Może pracować z każdym komputerem wyposażonym w port szeregowy z systemem operacyjnym MS Windows 95/98/NT/2k/XP i załączonym oprogramowaniem XYZapp.. Opcjonalnie może być wyposażony w port LPT i pracować pod dowolnym programem wykorzystującym port drukarki. Sterownik mikroSTEP XYZ 06 umożliwia podłączenie przycisku .STOP. oraz trzech czujników położenia oddzielnych dla każdej osi, aktywnych zboczem opadającym. Funkcjonalnie mogą to być czujniki określające punkt odniesienia - początek układu współrzędnych albo wyłączniki krańcowe ograniczające skrajne położenia dla każdej osi. Sterownik posiada jedno wyjście cyfrowe DO1 z przekaźnikiem umożliwiające sterowaniem wrzeciona i np odkurzacza. Sterownik wykonywany jest na indywidualne zamówienie i poszczególne wersje mogą sie różnić.
Dane techniczne:
- Sterowanie 3D napędy osi XYZ silnikami krokowymi dwufazowymi.
- Zastosowane drivery silników firmy WOBIT impulsowe, bipolarne z mikrokrokiem.
- Prąd silników 2- 6A/fazę zależnie od zastosowanych driverów.
- Wewnętrzny interpolator E228b lub E328a realizujacy zadania czasu rzeczywistego. Komunikacja przez port szeregowy lub USB.
- Załączone oprogramowanie XYZapp pod MS Windows 95/98/NT/2k/XP.
- Opcjonalna możliwość sterowania z PC przez port drukarki pod oprogramowaniem innych producentów.

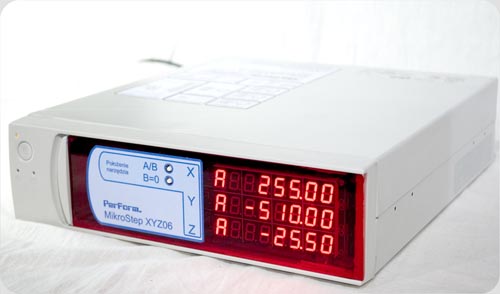

- Trzyosiowy licznik położenia . moduł 3LP3 na przedniej ścianie, liczący impulsy z wejść driverów poszczególnych osi.
- Opcjonalnie licznik położenia może być wykonany jako oddzielne urządzenie podłączone kablem.
- Opcjonalnie licznik położenia może zliczać impulsy z zewnętrznych przetworników położenia.

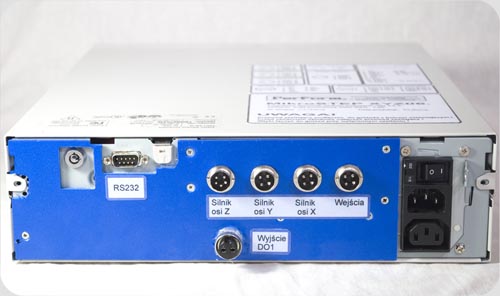

- Wejścia cyfrowe do podłączenia wyłączników krańcowych dla każdej osi i przycisku ,,STOP''.
- Wyjście cyfrowe DO1 umożliwiające sterowanie wrzecionem , odkurzaczem, pompką lub zaworem chłodziwa. Załączony kabel z przekaźnikiem.
